Để đi sâu vào chi tiết kỹ thuật cho mảng R&D và thiết kế khuôn, chúng ta cần bóc tách ma trận mã hàng của Tung Shin thành các hệ cửa thực chiến đang lưu hành trên thị trường.
Tung Shin không chạy theo xu hướng đổi tên hệ nhôm liên tục như các hãng mới, họ giữ cách đặt tên mã hệ rất cơ khí và phân hóa rõ rệt theo giải pháp đóng mở:
1. Phân khúc Hệ cửa mở quay (Casement Doors)
-
Hệ TS-700 & TS-1000 (Mở quay truyền thống): Đây là hai hệ cửa đi và cửa sổ đời đầu nhưng vẫn cực kỳ giữ giá trị ở các công trình công cộng (bệnh viện, trường học, tòa nhà văn phòng phân khúc trung cấp).
-
Đặc điểm mặt cắt: Cánh cửa sổ hệ 700 và cửa đi hệ 1000 của Tung Shin sử dụng cơ chế nẹp kính gài (nẹp sập rời) bo tròn đặc trưng. Khung bao thiết kế phẳng, dày từ 1.2mm đến 2.0mm tùy vị trí chịu lực.
-
Ưu điểm cơ khí: Lòng khoang phẳng, bản nhôm lớn nên thợ gia công rất nhanh, cắt góc vuông dập ke liên kết cực kỳ vững chắc, không lo lỗi vặn góc.
-
-
Hệ TS-55 (Mở quay đời mới - Style Xingfa): Để cạnh tranh với làn sóng nhôm hệ 55, Tung Shin ra mắt mặt cắt hệ 55 của riêng họ.
-
Đặc điểm mặt cắt: Giữ cấu trúc rãnh K truyền thống để thợ dễ vào các dòng phụ kiện thông dụng, nhưng vách nhôm được thiết kế dày dặn và xử lý cơ tính tốt hơn nhôm mỏng ngoài thị trường. Phần gân sọc mặt ngoài được tối giản để thanh nhôm nhìn thanh thoát, hiện đại hơn.
-
2. Phân khúc Hệ cửa lùa / Cửa trượt (Sliding Doors)
Mảng cửa lùa chính là nơi Tung Shin khẳng định năng lực đùn ép cơ khí đỉnh cao với những thanh ray và bánh xe vận hành rất "đầm tay":
-

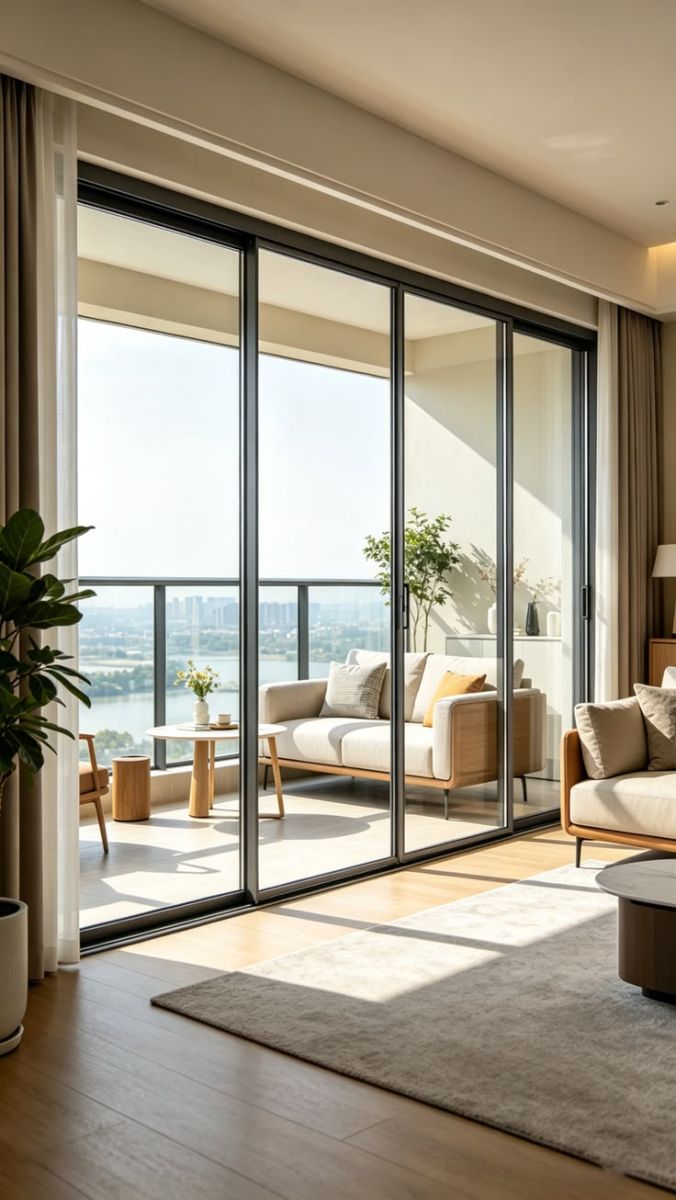

Hệ TS-1000 Cửa lùa bản lớn: Được ứng dụng rất nhiều làm cửa đi mặt tiền hoặc cửa ngăn phòng khách.
-
Đặc điểm mặt cắt: Thanh ray dưới (ngưỡng cửa được đùn vách rất dày, chịu được tải trọng đè lớn mà không móp méo. Cánh cửa lùa bản rộng, khoang nhôm phẳng nhưng bo cạnh ngoài. Hệ này gánh được kính cường lực dày mà khi đẩy cửa vẫn cho cảm giác mượt, không bị rung lắc nhờ biên dạng rãnh ngậm bánh xe được tính toán dung sai cực chuẩn.
-
-
Hệ TS-888 & TS-818 (Cửa sổ lùa thông dụng): Dòng cửa sổ lùa kinh điển tại thị trường phía Nam. Cấu trúc ray trượt giật cấp giúp thoát nước mưa trực tiếp ra mặt trước rất tốt, cấu tạo các thanh đứng, thanh ngang ôm khít vào nhau bằng hệ gioăng lông, tối ưu hóa chi phí cho các chủ đầu tư dự án căn hộ, chung cư tầm trung.
-
3. Phân khúc Hệ cửa xếp trượt & Hệ mặt dựng cao cấp
-
Hệ Cửa xếp trượt Tung Shin: Thường xuất hiện trong các catalog cao cấp của hãng để xử lý các bộ cửa có chiều ngang lớn (từ 4 đến 8 cánh). Độ dày vách nhôm của hệ này được đẩy lên cao, các vị trí ngàm treo bánh xe phía trên được thiết kế bản dày cục bộ để chống hiện tượng xệ cánh hay vặn kết cấu khi xếp gọn cửa lại.
-
Hệ mặt dựng (Curtain Wall) TS-100, TS-120, TS-140: Đây là "vũ khí hạng nặng" giúp Tung Shin ăn đứt các dòng nhôm cỏ nội địa tại các công trình lớn. Mặt cắt các thanh đố dọc, đố ngang của hệ mặt dựng Tung Shin được thiết kế đa dạng (giấu đố hoặc lộ đố), vách nhôm cực dày kèm các hệ gân hộp bên trong để chịu tải trọng gió và áp lực kính hộp của toàn bộ tòa nhà.
Bài học lớn nhất để áp dụng vào R&D vào sản xuất nhôm từ Tungshin chính là "Sự ổn định của biên dạng và chất lượng phôi".
Họ không thiết kế quá nhiều chi tiết râu ria hay vách ngăn chằng chịt trong lòng hộp như nhôm Châu Âu, nhưng cửa của họ lắp lên luôn đạt độ đầm và bền bỉ cơ học rất cao là nhờ chất lượng hợp kim nhôm đùn và độ dày vách thực chất. Đây là một hướng đi cực kỳ bền vững nếu anh muốn làm một hệ nhôm tập trung vào độ bền kết cấu cốt lõi thay vì chạy theo xu hướng thẩm mỹ thay đổi theo mùa của thị trường.
